投入式液位監測儀介紹

發布時間：2022-06-15 23:55:55

輸入液位監測儀（BOY-WR04）是結合多年**經驗開發設計的一種水位數據采集和傳輸設備，針對地下雨水和地下渠道水位人工統計管理、效率低、監控薄弱的問題。該設備具有外形緊湊、施工簡單的特點，解決了施工復雜的問題，可與市政管網和地下水工程集成。特別適用于監測地下雨水和地下渠道的水位。作為智能排水建設的重要組成部分，輸入液位監測可以實時監測地下液位，為決策提供強有力的數據支持，減少人員和財產損失，確保居民出行安全水環境處理監測設備制造商輸入式液位計外觀圖

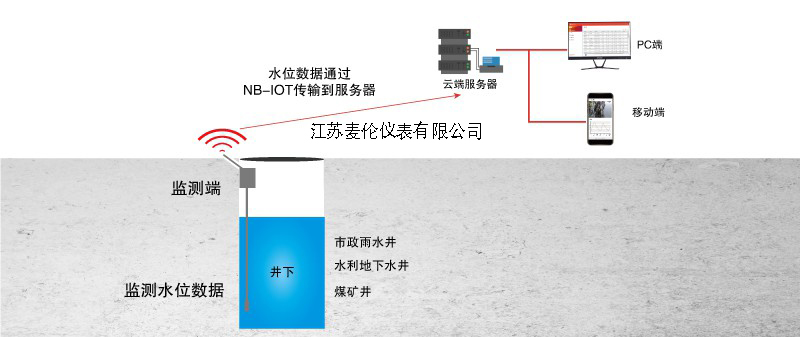

工作機構

輸入式液位計通過壓力傳感器實時監測地下和灌溉渠道的水位高度，并通過4gnb物聯網等通信方式上報云服務器，為市政管理人員的指揮決策提供數據支持，提高雨污井監測能力。

三、主要功能

功能	描述
水位采集	根據設置采集周期自動采集水位
數據存儲	對采集的數據進行處理存儲，掉電不丟失
數據顯示	液晶顯示，可查看液位實測值與設備參數等信息
參數設置	支持遠程和本地參數設置
藍牙通信	內置藍牙藍牙通信，可實現現場藍牙調試
通信方式	支持4G/NB-IOT等多種通信方式，支持主備信道自動切換，支持多中心數據傳輸
通信模塊	內置全網通通信模塊
通信規約	符合SL651-2014《水文監測數據通信規約》要求
電源管理	內置大容量鋰電池，長時間待機
低功耗工作	支持低功耗休眠工作模式
防護等級	IP68防護等級，符合GB/T4208-2017 《外殼防護等級(IP代碼)》標準要求，鋁合金烤漆外殼，耐磨耐腐蝕
安裝方式	L形支架掛壁安裝，安裝維護簡便

投入式液位監測儀主要功能表

四、產品特點

投入式液位監測儀針對井下環境復雜，施工不便等缺點，結合多年市政管網監測經驗研發而成。具有安裝簡便、測量精度高、遠程在線監測等特點。

安裝簡便	長時間待機	使用壽命長

體積小，不占用狹小的井下空間，安裝使用十分方便	內置大容量鋰電池	傳感器采用不銹鋼外殼，整機采用IP68密封設計，耐高壓、耐腐蝕、不易磨損

無線設計	高精度	高可靠性
無線傳輸，免去布線煩惱，節省成本	設備采用高精度毫米級壓力傳感器	不受被測介質氣泡、沉積、電氣特性的影響

投入式液位監測儀產品特點圖

五、技術指標

硬件系統
處理器	32位ARM Cortex-M4處理器內核
數據存儲	16MB
屏幕參數
顏色	白底黑字
顯示尺寸	2寸 44mm(W)× 28mm(H)
分辨率	128 × 64
背光模式	LED
工作溫度	-15℃～+55℃
儲存溫度	-25℃～+65℃
無線參數
無線模塊	無線模塊工業級無線模塊
標準及頻段	可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE 可選單模、多模或全網通訊
理論帶寬	FDD-LTE：下行速率150Mbps，上行速率50Mbps TDD-LTE：下行速率61Mbps，上行速率18Mbps WCDMA：下行速率42Mbps，上行速率5.76Mbps TD-SCDMA：下行速率2.8Mbps，上行速率2.2Mbps CDMA2000/EVDO：下行速率3.1Mbps，上行速率1.8Mbps GPRS/EDGE：速率171.2kbps/384kbps
發射功率	≤ 24 dBm
接收靈敏度	≤ -109 dBm
水位參數
水位量程	0 ~ 7 / 15 / 20 / 50 / 100米或定制
分辨率	1 cm
測量精度	0.5% FS、0.25%及 0.1% FS(可選)
響應時間	≤ 5S
接口類型
電源接口	工業級端子接口，內置電源反向保護和過流/過壓保護
串口	1組RS485接口
串口	數據位：5、6、7、8位停止位：1、1.5、2位校驗：無校驗、奇校驗、偶校驗 串口速率：1200-115200bps
USIM卡接口	標準的自彈式Micro Sim卡座，支持1.8V/3V USIM卡，內置15KV ESD保護
天線接口	SMA接口，外接高增益防水天線
藍牙通信	內置藍牙通信模塊
電池供電
標準電源	DC3.6V
供電范圍	DC3.4~4.2V
工作電流	< 8mA(不包括通信)
靜態值守電流	< 0.2 mA
充電管理	內置充電模塊，支持太陽能電池板浮充供電
電池	內置52000 mAh一次性電池(標配)或20000mAh可充電鋰電池(可選)
物理特征
外殼	保護等級IP68，外殼和系統安全隔離
傳感器尺寸	Φ30mm，高147 mm(不包括線纜和安裝件)
傳感器重量	約300g(不包含安裝件)
主機外觀尺寸	尺寸Φ117mm，高172 mm(不包括天線和安裝件)
主機重量	約2000g(不包括天線、安裝件和包裝)
環境參數
工作溫度	-15℃～+55℃
儲存溫度	-25℃～+65℃
相對濕度	95%RH(無凝結)

投入式液位監測儀技術參數表

7、常見問題；是否可用于檢查井液位監測是的，根據雨水井和污水井的水質差異，我們提供兩種類型的設備。由于污水井水體渾濁，建議使用污水井液位監測儀

如何安裝設備；嵌入式通過鍍鋅鋼管插入井底，鍍鋅鋼管用卡箍固定，主機通過支架固定在井壁上，井口預留小孔用于主機的無線通信。注水設備是否能正常工作；設備由防護等級為IP68的鋁合金制成。當水體被淹沒時，數據可以正常監測和存儲，但如果天線被淹沒，電磁波將無法傳輸。當水位下降到主機以下時，數據傳輸將恢復，并報告存儲的數據

設備是否支持遠程通信？您多久發送一次數據；它支持無線通信，并具有內置的4G全網通模塊。默認情況下，該設備每15分鐘收集一次數據，并每1小時向服務器發送一段數據。發送間隔可根據實際需求靈活設置

投入式液位監測儀設備可以通電多久；根據默認規則，內置52000mah一次性電池可以連續工作3年以上
