壓力變送器工作原理
發布時間：2022-07-01 23:45:46
壓力變送器是一種將壓力轉換為氣動信號或電信號進行控制和遠程傳輸?shù)脑O(shè)備；它可以將測壓元件傳感器感測到的氣體和液體等物理壓力參數轉換為標準電信號（如4～20madc等），以提供二次儀表，如指示器報警，用于測量、指示和過程調整的記錄器和調節器。
根據轉換原理的不同，壓力變送器可分為力（力矩）平衡型、電容型、電感型、應變型和頻率型。以下簡要介紹了幾種壓力（差壓）變送器的原理、結構、使用、維護和校準。壓力變送器的主要功能是將壓力信號傳輸?shù)诫娮釉O(shè)備，然后在計算機上顯示壓力。
其原理大致是：將壓力的機械信號（如水壓）轉換為電流（4-20mA）等電子信號。壓力與電壓或電流成線性關系，通常與電壓或電流成正比。因此，變送器的輸出電壓或電流隨著壓力的增加而增加，這導致壓力與電壓或電流之間存在關系。壓力變送器被測介質的兩個壓力連接到高壓室和低壓室。
低壓室的壓力采用大氣壓或真空，作用于（即傳感元件）兩側的隔離膜片，并通過隔離膜片和元件中的填充液傳輸?shù)綔y(cè)量膜片的兩側。壓力變送器是一個電容器，由測量膜片和兩側絕緣板上的電極組成。當兩側壓力不一致時，測量膜片會發生位移，其位移與壓差成正比，因此兩側電容不相等，通過振蕩和解
目的：壓力變送器主要用于測量氣體、液體和蒸汽的壓力、負壓和**壓力，然后將其轉換為4-20mA直流信號輸出；壓力變送器包括GP型（表壓）和AP型（**壓力）。GP和AP型號可與智能放大器組合，形成智能壓力變送器，該變送器可通過符合HART協議的手動操作器相互通信，用于設置和監測GP壓力變送器δ室，一側接收測量的壓力信號，另一側與大氣壓力相連，因此，它可以用于測量表壓或負壓AP**壓力變送器δ，腔室的一側接收測量的**壓力信號，另一側密封在高真空參考腔室中，可以測量排氣系統、蒸餾塔、，蒸發器和結晶器原理：有幾種常用原理，如電容式、諧振梁式、硅擴散等
電容式

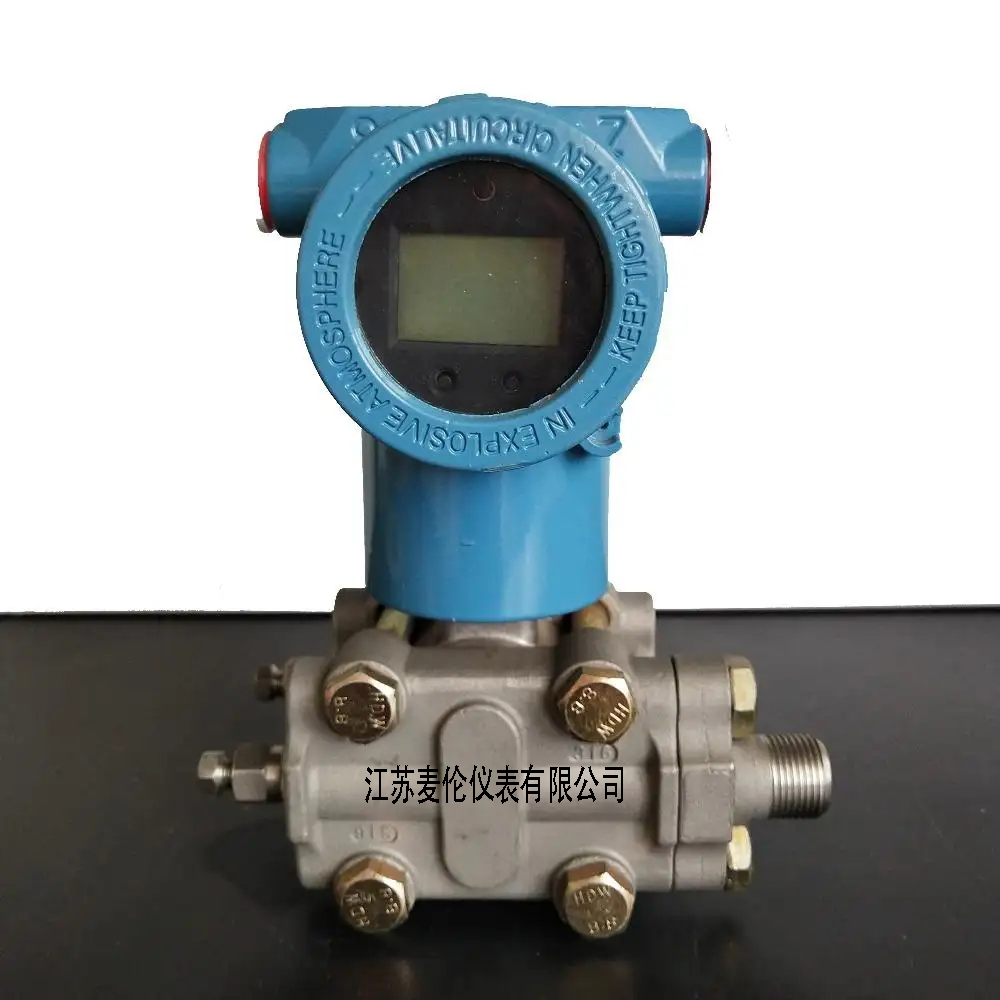

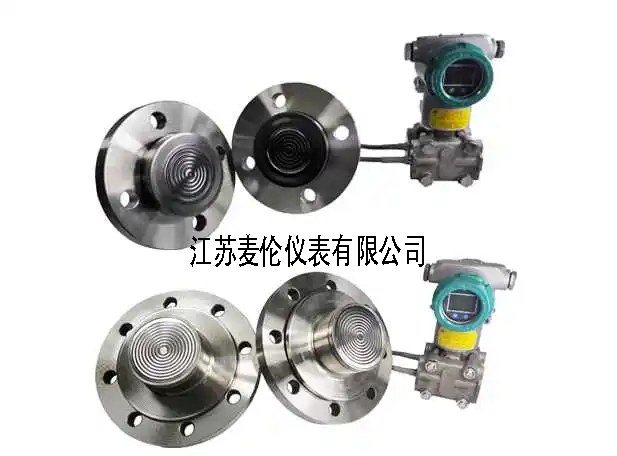

壓力變送器主要由實現壓力電容轉換的腔室敏感元件和將電容轉換為雙線系統的4-20mA電子電路板組成！當過程壓力從測量室的兩側（或一側）施加到隔離隔膜上時，它通過硅油填充傳輸?shù)綔y(cè)量室的中央隔膜。中央橫隔梁是具有張緊邊緣的橫隔梁。在壓力的作用下，它產生相應的位移，從而形成微分電容變化！并通過電子線路板調整，振動和放大！轉換為4-20mA信號輸出！輸出電流與過程壓力成比例！
